立式制砂机

立式制砂机

信息来源:河南方大实业集团更新时间:2011-07-28 11:49:55

立式制砂机包括立式反击制砂机,立轴冲击制砂机和立轴锤式制砂机。立轴锤式制砂机主要用于石灰石制砂。立式反击制砂机可用于河卵石制砂和石灰石制砂,也广泛用于铁矿石细碎,而立轴冲击制砂机则广泛用于石料整形及高等级砂石料生产。
立式反击制砂机

立轴反击制砂机

立式反击制砂机在工作过程中,固定在主轴上的转子在电机驱动下按一定方向高速旋转运行,块状物料由进料斗落到甩料盘上,经高速旋转的甩料盘筋的冲击后,在离心力的作用下,被迅速抛向反击衬板而产生撞击。 物料经反击板上的斜面及重力作用下,沿斜下方被反弹到锥形转子破碎腔,物料受到高速旋转板锤冲击,使物料获得足够的动能后被抛向衬板,并重复上述破碎过程,物料群在破碎腔内互相撞击得到再一次破碎,并在锥形空间做螺旋线下落,进入圆柱形转子腔内,对已破碎的颗粒进一步细破碎、挤压、研磨,再次重复上述破碎过程。如此,物料依次通过上、中、下转子破碎腔,高频次地被上、中、下锤头和反击板打击、反击、挤压、研磨,使物料由大到小逐渐被破碎,最终被破碎成所要求的颗粒,排出机体。

立式冲击破制砂机

VSl系列立轴冲击式制砂机(冲击式破碎机)在工作时,物料落入制沙机进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

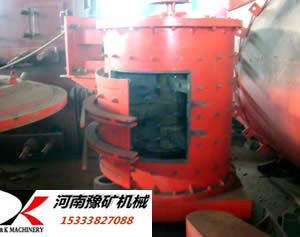

立轴锤式制砂机

立式复合破碎机是中硬以下物料的优选细碎设备,该机用于破碎抗压强度不大于210MPa,含水分不大于5%的各种岩石、矿石,如:石灰石、白云石、水泥熟料、铁矿石、钼矿石、铝矿石、鹅卵石、磷矿石、铜矿石、烧结镁砂、蛇纹石、生石灰、石膏、块煤、沸石、砂岩等物料。

物料由复合破碎机上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式分流在叶轮,立式复合破碎机四周的物料产生高速撞击与粉碎,物料在互相撞击后,又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎,从下部直通排出,形成闭路多次循环,由筛分设备控制达到所要求的成品粒度。
